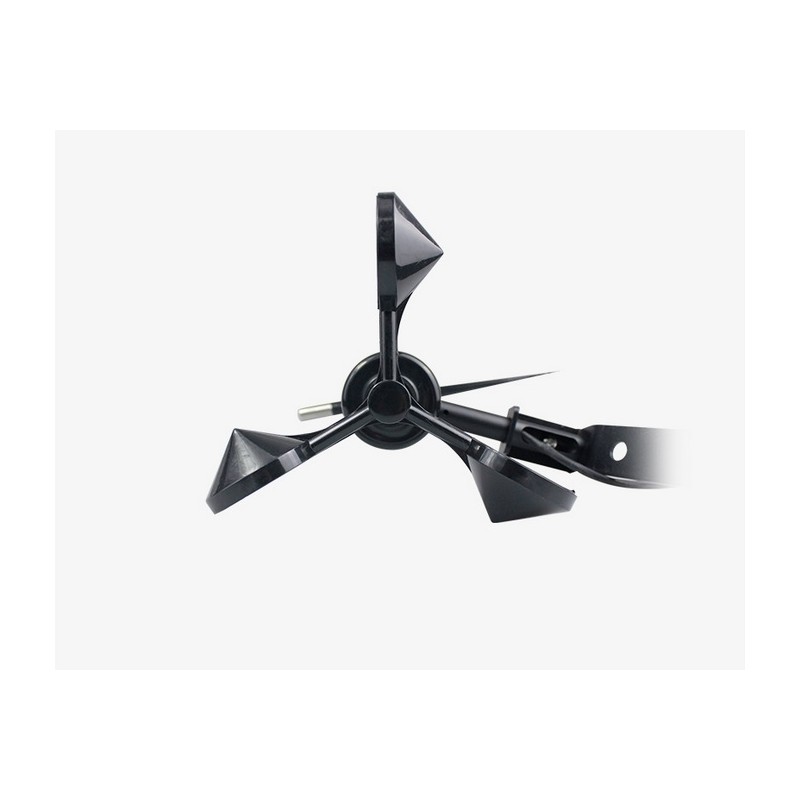

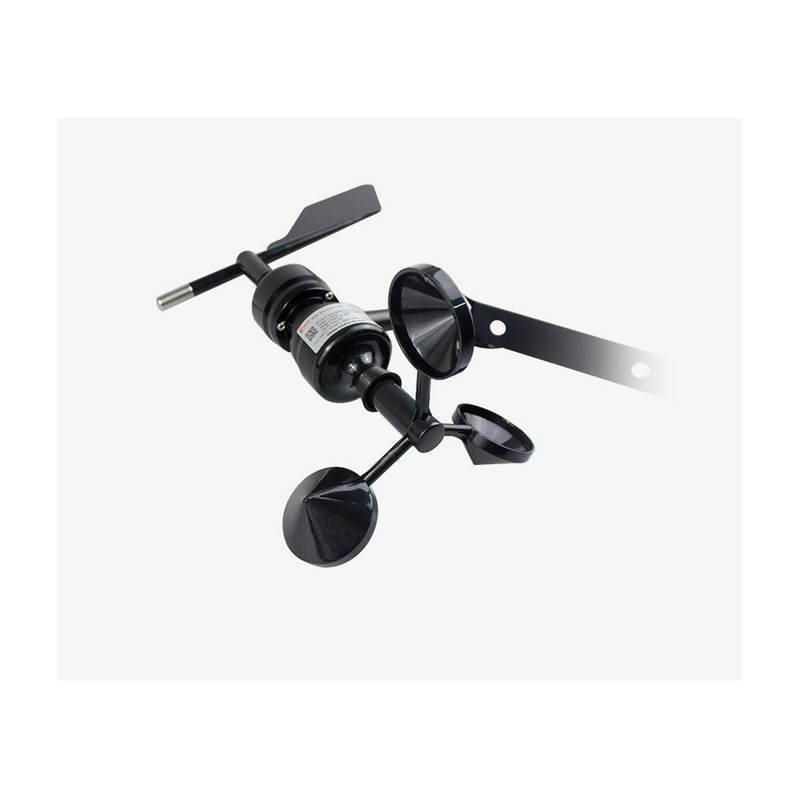

AO-120-01C Sensor de Direção do Vento e Velocidade Combinada.

Reference: AO-120-01C

Condition: New

O sensor combinado de velocidade e direção do vento AO-120-01C é montado com peças usinadas com precisão em liga de alumínio, que possuem alta resistência e instalação conveniente.

Consulta este producto

Partilhar no Facebook
Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Print

geral
especificasoes
Download

AO-120-01C Data Sheet Download (340.21k)

A parte da velocidade do vento adota a estrutura tradicional do copo de três ventos, o copo do vento é feito de material de fibra de carbono, o desempenho inicial é bom, a faixa de medição é grande, a linearidade é boa, estável e confiável.
A parte de direção do vento adota a direção do vento de baixa inércia para responder à direção do vento.
Quando a direção do vento muda, a roda traseira aciona o sensor de ângulo para detectar a alteração do azimute, gerando uma alteração na saída do sinal elétrico.

Item	Technical Specification
	Wind Speed	Wind Direction
Range	0-45m/s(current or voltage ouput), 0-70m/s(pulse,RS485,RS232 output)	0-360°
Resolution	0.1m/s	1°
Accuracy	±(0.3+0.03V)m/s ,V is current wind speed	≤±3°
Acquisition Cycle	3s
Starting wind speed	0.5m/s
Limited wind speed	75m/s
Supply	5V(only for digital output),12-24VDC
Output Signal	RS485,4-20mA,0-5V,RS232,pulse(NPN,only for wind speed)
Operating Temperature	-40℃-+70℃
Ingress Protection	IP65
Main material	Aluminum alloy and carbon fiber
Storage	10-60℃@20%-90%RH
Cable length	Default 2.5m,other length is optional
Installation bracket	attached
Weight(unpacked)	700g

PARAMETER SELECTION TABLE

Remark	Series	Type	Supply	Output	Cable Length
AO
	120
		01C
			A			12-24VDC
			B			5V(only for digital output)
			X			Other
				A		4-20mA(0-45m/s,0-360°)
				B		RS485(0-70m/s,0-360°)
				C		0-5V(0-45m/s,0-360°)
				D		RS232(0-70m/s,0-360°)
				E		Pulse for wind speed Wind direction output is optional(0-70m/s,0-360°)
				X		Other
					2500	Units:mm（typ）
					...	Units:mm
